　　石英晶振早已在市場上與插件晶振吵的沸沸揚揚了,早期是插件晶振與大體積貼片晶振的時代,但插件晶振還是占很大一部分市場的.早期通用的圓柱晶振尺寸有2*6mm,3*8mm,3*9mm,3*10mm,由于之前技術不是很發達,晶振產品用的體積相對現在來說是大的多.隨著時代的變化,科技的迅猛發展,小型化的要求可謂是大大超出了市場能力范圍啊.為滿足要求,日本晶振公司日夜加班研發,直至前兩年,小體積插件憑空而現.1*4,1*5晶振每個月的用量超20KK,如此龐大的數目使得插件晶振備受矚目.但熱潮還未過去,就被2012貼片晶振給擠了下來.石英晶振是一個神奇的水晶制品,振動模式也別懼特色.

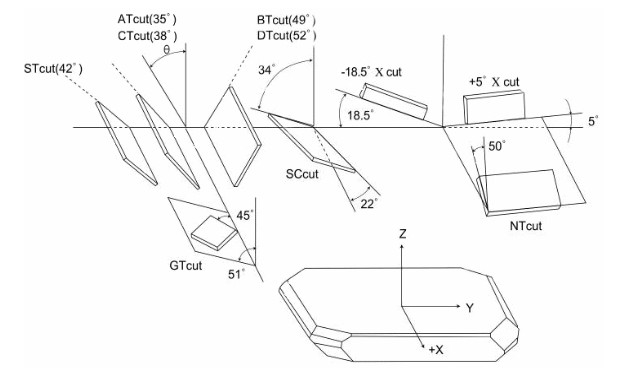

　　切割式石英晶振的振動模式及基本參數特性.

振動模式	Cut	周波數範囲(kHz)	周波數定數 (kHz)	容量比 (Typical)
厚度滑脫振動	AT 基本波	800~5000 2000~80000	1670/t 1670/t	300~450 220
	AT3 倍波	20000~90000	1670* n/t	n* 250 n: 倍波次數
	AT5 倍波	40000~130000
	AT7 倍波	100000~200000
	AT9 倍波	150000~230000
	BT 基本波	2000~35000	2560/t	650
屈曲振動	+2° X	16~100	700*w/l	450
屈曲振動	XY NT	1~35 4~100	5700t/l5000w/l	600 900
伸長振動	+5° X	40~200	2730/l	140
輪郭滑り振動	CT	250~1000	3080/l	400
	DT	80~500	2070/l	450
	SL	300~1100	460/l	450
