　　石英晶體常見問題系列三之解決因輸出波形幅度過小而引起的異常.
　　上一期咱們聊到晶振產品無信號輸出的情況,也對這一情況進行詳細分析,并給出了解決方法;除此之外在使用過程中可能還會遇到因為輸出波形幅度過小而引起系統無法工作的異常情況,對于這種情況我們也有針對性的解決辦法.
　　當遇到這種情況的時候請不要驚慌,可能是由于某些不正當?shù)沫h(huán)境條件或者是參數設計無法滿足要求所致,并非是晶振產品損毀;所以遇到這種情況不要驚慌,請使用示波器或頻率計數器測量來自晶體兩個端子的信號.看看是否有無輸出信號,如果沒有輸出型號的話,我們可以依照上一期晶體無信號輸出的方法進行檢測解決.但是如果頻率不在規格范圍內,并且其輸出波形幅度不足,那么請按照如下步驟進行解決.

　　如果即使頻率非常接近目標頻率也沒有改善波形幅度,則??可以使用以下三種方法來改善它:
　　1)降低外部電容(Cd和Cg)的值,并采用具有較低負載電容(CL)的晶體.
　　2)采用低電阻(Rr)的晶體.
　　3)使用Cd和Cg值不相等的設計.
　　所以我們可以增加Cd(Xout)的負載電容,并減小Cg(Xin)的負載電容,以提高來自Xin的波形幅度輸出,該信號將在其后端電路中使用.在我們多次試驗中,上述方法應該是非常棒的,最重要的是方法能夠節省成本并且確保安全性,建議采用這種方法.
　　當然在經過上述調整之后,頻率并不一定是在規定的范圍內所以我們需要確認,這時請使用頻率計數器測量晶體,以確保在提高波形幅度后,調整后的頻率仍符合原始規格.如果頻率不符合規格,請根據您的目標頻率選擇具有合適CL值的貼片晶振.那么應該如何進行調整呢?
　　如果測試出來的頻率遠遠高于目標頻率,那么對于這種情況,我們就需要選擇CL較低的晶振了,反過來也是一樣的道理.
　　其實上述解決方法都有一定依據的,下面看看電容與頻率的公式如下:

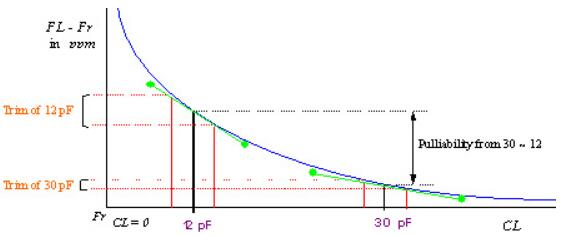

　　根據上述公式我們可以得到下面的頻率隨電容變化的曲線圖(頻率可拉性):

　　從圖中可以看出頻率和電容存在著很明顯的反比關系,也就是說當負載變小時頻率變化在增大;當負載增大時,頻率變化的幅度也在降低;這樣我們就可以總結出一系列的解決辦法,也就是如果頻率計數器測量的頻率高于目標頻率,則應增加電容值(CL或Cd和Cg)以降低頻率轉換為目標頻率,反之亦然.
　　調整頻率后,請檢查波形幅度是否有所改善.如果得到改善,則說明電路的原始設計沒有調整到石英晶振的最佳諧振點.調整諧振點后,晶體應能正常工作.
　　好啦,關于晶體常見問題方面的討論咱們就到此為止了,其實還有很多的現象或者異常情況,這個我們也不可能也做不到面面俱到,總之我們一直在前進中,如果遇到棘手的這方面的問題,可以聯系我們共同討論學習進步.
