陶瓷諧振器用通俗易懂的話講就是陶瓷晶振，陶瓷晶振用專業術語來解釋，可能還是有很多人都聽不懂，若說說陶瓷晶振的使用范圍，可能對陶瓷晶振就不會陌生了。夏天炎熱的天動動手中的空調遙控器，就會有涼涼的冷風吹進來，你手中的空調遙控器中就有一顆陶瓷諧振器，也就是陶瓷晶振。無聊的夏天，不敢冒著火辣辣的太陽外出玩耍，只有宅在家里吹著空調，看著電視，吃著西瓜，只要動動手中的遙控器，就會調到自己想要的電視節目頻道，電視機遙控器也有一刻陶瓷晶振，多用于455E陶瓷諧振器這款插件晶振。要求不是很高的玩具中也會有一顆陶瓷晶振，部分玩具除了用到陶瓷晶振，有時候也會用到高精度的石英晶振。石英晶振是針對一些高端玩具電子而言。平常辦公司座機也在叮咚咚的作響，里面也有一刻陶瓷晶振。說了這么多，可能對壓電晶體一點也不熟悉的人來說，還是不知道陶瓷晶振是什么，因為陶瓷晶振不可能長在遙控器的外部，當然是內部的電路板上。我們簡單的認識幾款陶瓷諧振器。

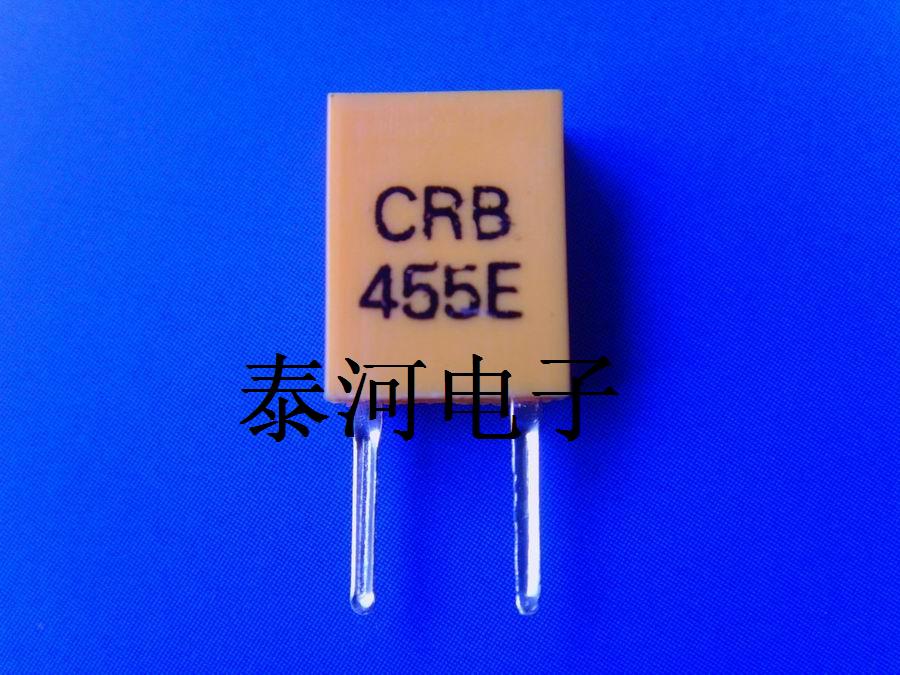

    上圖中，不用說可以很明顯看到一排印字有455E，這就是我們上文中說道的455E晶振，多用于遙控器中，455E晶振有分防振與不防振。當然價格上講防振的晶振當然要比不防振的要貴一點，行業上講，也通常稱不防振晶振為普通晶振。從肉眼上看去，以為腳是塑膠透明的，實則上是錯誤的，這個可能是拍攝光線造成的。455E陶瓷諧振器的腳是銅制的。

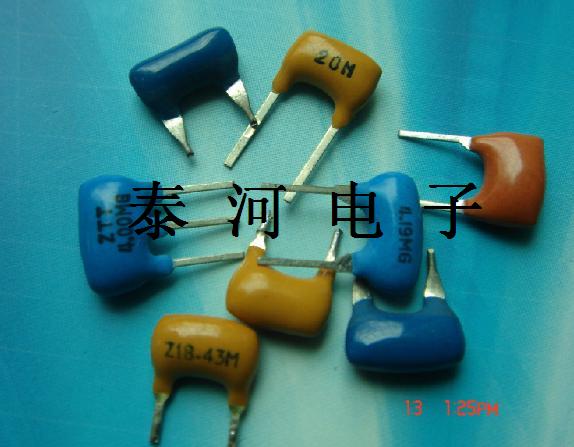

   上圖中看到的是陶瓷晶振，當然陶瓷晶振除了兩個腳也有三個腳，上圖中都會看到，除了腳位有分別以外，晶振外觀上的顏色也是稍有區別的，常見的陶瓷晶振的顏色有黃色和藍色。其他顏色的，例如桔紅色的現在很少有了，但是若要訂做，泰河還是可以接單的。可以看到上圖中藍色晶振上有印字ZTT，ZTT是代表三腳晶振，ZTA是代表兩腳晶振。

  上圖中是屬于一款貼片陶瓷晶振，圖中銀白色的部分為陶瓷諧振器的腳位，是屬于三腳陶瓷貼片晶振，除了這一款貼片晶振還有其他體積的晶振，不一一列舉出來了，貼片晶振的體積有分7,2*3,4*1,8 ；3,7*3,1*1,0 ；2,5*2,0*1,0mm等一系列尺寸

     以上三款都屬于泰河制造，說道最終，陶瓷最出名的還算村田murata了，村田在陶瓷技術上是頂級制造業。在陶瓷發展領域更是風生水起，不斷的創新和改造讓人們嘆為觀止的同時還多了一絲崇拜和肯定。村田陶瓷諧振器原產地位于日本，這座霸占晶振行業市場的島嶼。

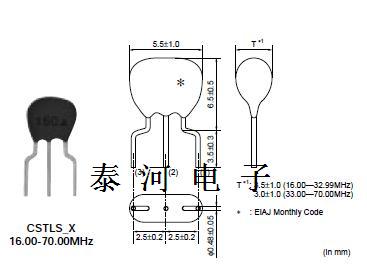

     上圖兩款中是屬于村田陶瓷諧振器的插件晶振，尺寸上兩種陶瓷晶振的體積是大小不一樣的，頻率范圍也不一樣，型號上也是大同小異，只是相差一個字母G和X，雖說只是相差一個字母而已但是外觀和尺寸上也是有很大的區別。例如KDS的DSX321SL晶振和DSX321G晶振一樣，同樣只是一個字母的區別，但在材質上也是有所不同的，DSX321SL是屬于金屬面的，而DSX321G是屬于陶瓷面的。有些采購對晶振“恨之入骨”也是有其中一方面原因所在。


   上圖中為村田貼片的一款，腳位為三腳，村田陶瓷晶振的體積通常有7,2*3*2,1mm；4,5*2,0*1,4mm；3,2*1,3*0,7mm；3,7*3,1*1,3mm等一系列尺寸。
    對于陶瓷晶振的認識，我們只是從外觀以及尺寸上有了簡單的了解，那么真正意義上陶瓷晶在這些消費類電子中起到什么作用呢？請關注晶振最新行情的下期更新。
