　　每天都與基站打交道,那你知道基站都用什么樣的石英晶振嗎?
　　隨著智能手機的普及,目前基本上可以說是人手一部手機,我們每天使用手機的同時我們都要和基站打交道,打電話要,上網沖浪也要,那么你知道基站上都會使用什么樣的石英晶振嗎?有或者說你知道什么樣的晶振產品適合基站設備呢?是的,像基站這種用于通信的設備對晶振這種頻率元件的要求自然不會低,但事實遠遠沒有想象的那么簡單.
　　信號通信設備和晶體.它看起來似乎很遙遠,但事實并非如此.晶體由于其自身的壓電現象而被廣泛用作可以獲得穩定頻率的振動源.特別是在無線通信中,如果參考信號發生變化,則無法進行通信.在這種情況下,如果將晶體設備用作頻率源,則信號將穩定并且您將能夠輕松進行通信.是的,它也可以用在手機和無線耳機中.盡管它是這樣的晶體器件,但它通過充當穩定的頻率源而為信息和通信的發展做出了貢獻.

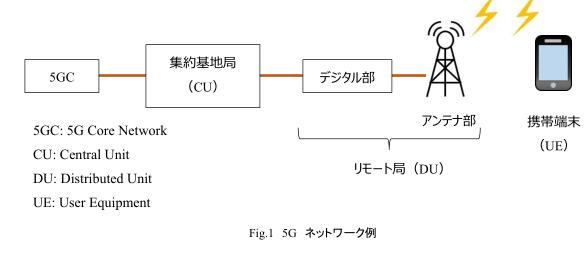

　　圖1顯示了5G中的網絡連接示例.這些零件中的每一個都使用各種晶體器件,例如OCXO,VCXO和SPXO.例如,用于數據通信的OCXO和SPXO需要高頻穩定性,用于集中式基站(CU部分),而用于數據通信的SPXO,VCXO和高精度溫補晶振用于遠程站(DU部分).我會.對于移動終端,GPS/GNSS和5G連接使用TCXO和帶有熱敏電阻的晶體振蕩器.
　　在5G無線通信中,還將使用28GHz頻段的毫米波通信.在如此高的頻帶中進行通信是令人關注的,因為它比以前消耗更多的功率.此外,由于我們的目標是創造一個可以在任何地方進行連接以實現將來的自動操作的環境,因此預計將安裝大量天線部件,并且對使用更小尺寸和更低成本的部件的需求日益增長.另外,不僅無線部分而且通過光纖連接的每個基站之間的通信都需要高速且穩定地通信,因此所使用的部分需要很高的可靠性.
　　考慮到對低功耗,小尺寸/低成本和高可靠性的需求,以O(shè)CXO為例,普通的OCXO將內置晶體振蕩器保持在恒定溫度下,因此可以使用該晶體振蕩器.通過抑制由于溫度變化引起的頻率波動的影響來實現高穩定性,但是傳統產品的鐵芯尺寸較大,這是包括晶體振蕩器的振蕩電路,因此熱容量和散熱量較大,并且消耗大量功率.
　　由此可見,基站上使用的晶振產品選型主要是會從兩個方面從發去考慮;第一個也是最首要的條件就是晶振產品的輸出信號穩定性必須要能夠使得通信模塊的正產穩定,所以使用使用有源晶振系列會比較好,并且如果要考慮縮減PCB設計空間的話還需要考慮體積;再一個就是功耗方面,功耗過大一直是基站的硬傷,所以會盡量使用低功耗產品.
